一、电感饱和检测核心（开关电源/工业场景高效排查策略）
电感饱和是电子电路设计中最容易被忽视却又破坏性最强的“隐形杀手”。在开关电源中，一旦电感进入磁饱和状态，电感量会急剧下降，电感将变成一个只有线圈直流电阻（DCR）的纯电阻，导致电流失控、MOS管过流烧毁、输出电压异常——轻则效率暴跌、发热严重，重则整块电路板报废-2。
对于不同群体，电感饱和的检测需求和应用场景各不相同：
电源研发工程师：在DC-DC变换器、逆变器等方案设计阶段，需要通过实测验证选型电感是否满足峰值电流需求，确保Isat大于电路最大峰值电流，通常预留30%-50%的安全裕量-15。
生产质检人员：在工厂流水线批量检测中，需要快速筛查电感饱和电流是否达到规格书要求，常借助专业电感偏流测试系统（如LCR电桥搭配直流偏置电流源）进行批量验证-11。
设备维修人员：面对已经出现故障的电源板（如BUCK电路输出纹波异常、MOS管反复烧毁），需要用示波器和电流探头快速判断电感是否饱和失效。
本文将从基础原理入手，分层次详解从新手到专业的电感饱和检测方法，覆盖开关电源、DC-DC转换器、工业电源等核心应用场景，帮助不同基础的从业者快速掌握测量电感饱和好坏的实操技巧。
二、前置准备
2.1 开关电源/工业应用场景下电感饱和检测核心工具介绍
基础款（新手/维修人员必备）
数字示波器（DSO） ：入门级选择UNI-T、RIGOL等品牌的2通道以上型号，带宽≥100MHz即可满足绝大多数功率电感测试需求。需支持单次触发模式。
高频电流探头：带宽需超过50MHz，钳形设计便于夹持导线。没有电流探头时，可用0.05Ω~0.1Ω高精密采样电阻替代-3。
可调直流电源：输出电压0~30V，具备限流设置功能，初始限流值设为预估饱和电流的50%左右-35。
专业款（生产质检/研发实验室专用）
LCR电桥（搭配直流偏置电流源） ：如Keysight E4980A、HIOKI IM3536等型号，频率覆盖100Hz~2MHz，可精确测量电感在直流偏置下的电感量衰减曲线-1-19。
专业电感偏流测试系统：如同惠TH903A、MICROTEST 6350系列，支持0~120A甚至更高电流范围的自动扫描测试，单点/图形化显示电感值-电流曲线，直接输出饱和电流Isat-39-41。
热像仪：用于检测电感在满载工况下的异常温升，辅助判断饱和状态。
2.2 工业电源场景下电感饱和检测安全注意事项（重中之重）
断电操作原则：任何电路连接和断开操作前，必须确保直流电源输出关闭，并释放电路中存储的电能。带电连接或触碰可能导致电弧和电击。
限流保护设置：开始测试前，将直流电源的限流值设置为预估饱和电流的50%~70%，避免瞬时大电流烧毁电感或损坏仪器-35。
防止感性反压：断开测试电路时，电感会产生反向感应电动势（电压可能高达数十至数百伏）。切勿用手直接触碰导线裸露端，建议使用绝缘工具操作。
温升监测：大电流测试中电感可能急剧发热，手触摸前务必先测温。对于连续测试，建议间歇进行，避免电感过热损坏绝缘层。
2.3 电感饱和基础认知（适配开关电源精准检测）
电感饱和的本质是磁芯的“能力极限”——当流过电感的电流持续增大，磁场强度超过磁芯材料的承受阈值，磁芯内部磁畴全部完成定向排列，无法再被进一步磁化。此时磁导率μ急剧下降，直接导致电感值L大幅衰减-15。
核心参数理解：
Isat（饱和电流） ：行业最常用的判定标准是当电感量下降至初始值的80%或70%时对应的直流电流。不同厂商标准略有差异，测量前务必查阅目标电感的规格书-15。
Irms（温升电流） ：电感因线圈发热导致温度上升至特定值（如40℃）时的电流，与Isat是两个独立的极限参数，需区分对待。
理解以上原理后，下面进入实操检测环节。
三、核心检测方法
3.1 电感饱和基础检测法（维修人员快速初筛——通过异常现象判断）
在没有任何专业测试仪器的情况下，通过以下几种现象可以初步判断电感是否正在饱和：
方法① 测量电感异常温升：给电路通电运行一段时间（如15~30分钟），用手背或测温枪检测电感表面温度。若电感温度明显高于周边元件（如手摸发烫），且排除大电流设计因素，很可能电感已进入深度饱和区。磁饱和后，磁芯损耗呈指数级上升，电感温度急剧升高-46。
方法② 通过可闻噪声判断：电感进入饱和状态时，磁芯内部磁畴的剧烈变化可能产生机械振动，发出可听到的“吱吱”或“嗡嗡”声。在寂静环境下贴近电感，若听到明显异常声响，说明电感可能在饱和边缘工作。
方法③ 观察电路输出异常：在DC-DC电路中，若输出纹波明显增大、输出电压不稳定或开关管频繁损坏，结合排除其他原因后，应高度怀疑电感饱和。
注意：以上均为辅助判断方法，不能作为确诊依据，但可以快速锁定可疑元件。
3.2 万用表/示波器检测电感饱和方法（维修人员重点掌握）
直接测量法（最常用，示波器+电流探头或采样电阻）
这是工程师最实用的方法，通过观察电感电流波形上的拐点来确定饱和电流值-5。
第一步：电路连接
将直流电源正极通过导线L1连接电感的一端（管脚A），电源负极连接导线L2。建议将L1与电感管脚焊接或牢固连接-35。
将高频电流探头卡在L1导线上，注意电流方向与探头标记一致。若没有电流探头，可在回路中串联一只0.05Ω~0.1Ω高精密采样电阻，用示波器测量电阻两端电压间接获取电流值-2。
示波器探头连接至采样电阻两端（或电流探头接入示波器通道）。
第二步：参数设置
直流电源输出电压设定为10V（电压过低时转折点模糊，建议≥10V），限流值初始设为较低值（如预估饱和电流的50%）-3-35。
示波器调至单次触发模式，触发源选择电流探头所在通道，触发阈值设为较低值（如0.2A）-35。
第三步：波形捕获与分析
接通直流电源输出，用导线L2快速触碰电感另一端（管脚B）后迅速断开-35。

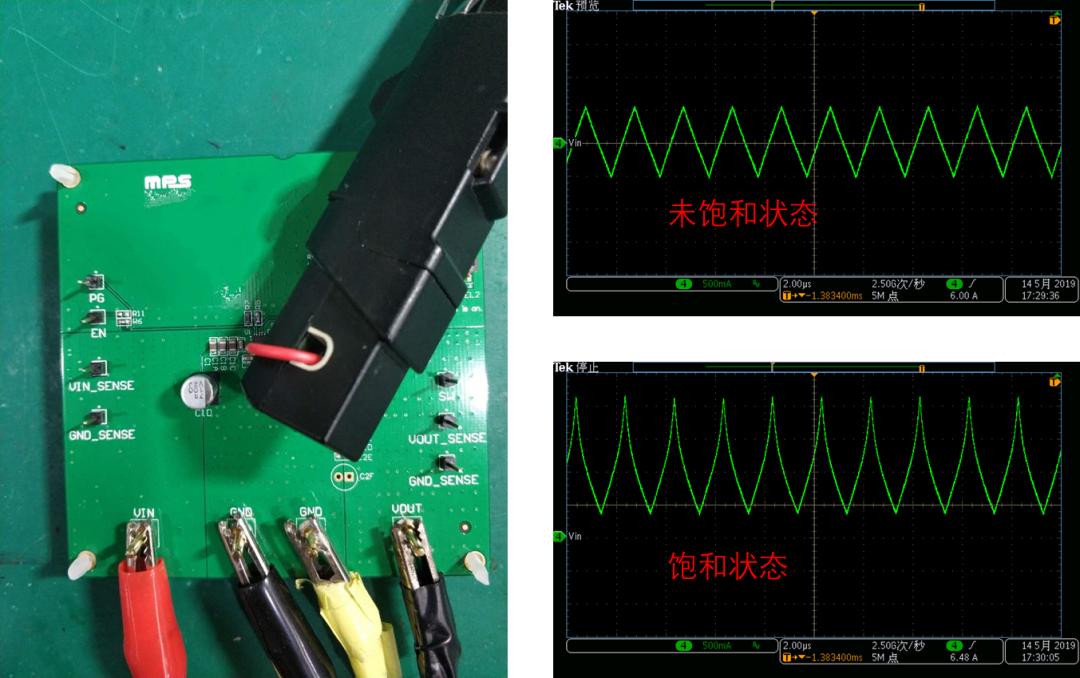

观察示波器上捕获的电流波形。正常工作时，电感电流随时间线性上升（斜率为常数）；当电感进入饱和时，由于电感量骤降，电流变化率di/dt急剧增大，波形上会出现明显的拐点——这个拐点对应的电流值就是饱和电流-5-35。
核心判断要点：饱和电流点一定是电流波形斜率变陡的那个点，而不是变缓。当流过电感的电流达到饱和值后，磁芯内磁通变化量突然减少，导致感应电场变小，电流急剧上升-38。
示波器实用技巧：时基（X轴）和电流刻度（Y轴）一开始可以设得稍大一些，捕获波形后再根据波形范围逐步缩小时基，确保能清晰看到完整的拐点区域-35。
3.3 LCR电桥+直流偏置电流法检测电感饱和（专业质检精准测量）
在研发验证和批量质检场景中，需要通过精确测量电感值随直流偏置电流的变化来确定Isat。
操作流程
使用LCR电桥（如Keysight E4980A）在指定测试频率（如100kHz）下测量无直流偏置时的初始电感值L0。测试电压通常设为100mVrms，避免信号幅度过大引起磁芯预饱和-19。
通过直流偏置电流源向电感逐步施加偏置电流（例如从0A开始，步进0.1A或0.5A，视电感规格而定）-1。
每次增加电流后，等待足够时间（如10ms~数秒）确保磁芯状态稳定，再次用LCR电桥测量电感值-1。
记录电感值随电流变化的曲线，当电感值下降至初始值的指定比例（通常为70%~80%，以规格书为准）时，对应的偏置电流即为饱和电流Isat-15。
生产质检进阶工具：在工厂批量检测场景中，可选用专业电感偏流测试系统（如TH903A或MICROTEST 6350系列），支持自动步进扫描、图形化显示L-I曲线、批量数据导出和报表生成，大幅提升检测效率-39-41。
四、补充模块
4.1 不同类型电感的饱和检测重点
功率电感（广泛应用于DC-DC转换器、开关电源）：检测重点在于饱和电流Isat和温升电流Irms。实际测量中需确保Isat大于电路最大峰值电感电流。高频应用（MHz级）还需在匹配工作频率下测试-19。
共模电感（用于EMI抑制电路）：饱和检测重点在于直流偏置下的共模电感量衰减情况。由于共模电感在电路中同时承载差模和共模电流，饱和可能导致共模抑制能力急剧下降-11。
大电流电感（工业电源、新能源储能、电机驱动）：饱和电流可高达350A以上，需要使用专业的偏流测试系统进行测量。大电流场景下还需额外关注温度对饱和特性的影响——高温下磁芯材料的饱和磁通密度会下降，需在工作温度范围内实测验证-21。
4.2 开关电源电感饱和检测常见误区（避坑指南）
误区① 只凭规格书数据选型，忽略实测验证
同型号电感因生产工艺差异（磁芯烧结密度、绕组松紧度），实际饱和电流可能与标称值偏差±20%以上。尤其小批量定制和拆机二手电感，必须实测验证-15。
误区② 将波形上的任何拐点都当作饱和点
电路中的分布参数、开关噪声等也会在电流波形上产生拐点。必须根据饱和点的物理特征——电流斜率变陡而非变缓——来准确判断-38。
误区③ 忽略温度对饱和电流的影响
磁芯材料的饱和特性受温度影响显著。高温环境下磁芯的饱和磁通密度通常会下降。应在目标工作温度范围内进行测试（如汽车电子需检测125℃下的饱和电流）-19-1。
误区④ 测试电压设置过低导致转折点不清晰
直流电源输出电压至少需要10V以上，才能让电流上升速率足够快，使饱和转折点变得明显。过低电压下电流上升缓慢，饱和特性被掩盖-3。
误区⑤ 忽略测试频率与实际工况的匹配
LCR电桥测试电感值时，测试频率应选择与电路实际工作频率相近的值（如开关电源常用100kHz~1MHz）。频率偏差过大可能导致测量结果偏离实际工况-1。
4.3 工业电源电感饱和失效典型案例（实操参考）
案例一：BUCK电路MOS管频繁烧毁
某12V转5V BUCK电源模块在批量生产后出现部分产品MOS管烧毁。维修人员用示波器+电流探头测量电感电流波形发现：正常产品电感电流呈规则三角波，但故障产品电流波形存在明显的斜率突变拐点——电感在峰值电流处进入饱和。最终确认是批次电感采购渠道变更，供应商将电感磁芯材质从高Bs材料换成了普通材料，导致实际Isat低于规格书标称值。
解决思路：更换符合原设计规格的电感，并在来料检验中增加饱和电流实测项。
案例二：工业开关电源输出纹波异常
某工厂生产线上的24V开关电源在满载时输出电压纹波从50mV暴增至300mV，设备控制异常。技术人员排查发现电感表面异常烫手（超过90℃）。用示波器捕获电感电流波形，确认电流上升斜率在后半段显著加快——电感已进入深度饱和区。原因是电源长期工作在接近额定功率的上限，电感余量不足，加上机柜散热不良导致环境温度升高，进一步恶化了磁芯的饱和特性。
解决思路：重新选型饱和电流更高的电感，同时优化散热设计，确保满负载工况下工作电流至少低于Isat的70%。维修后增加热像仪检测，确认满载温升在允许范围内。
五、结尾
5.1 电感饱和检测核心（工业开关电源高效排查策略）
掌握电感饱和检测的“三层次排查法”：
第一层——现象初筛：通电后触摸电感温度、聆听异常噪声、观察输出纹波和稳定性。若异常明显，直接进入专业测试。
第二层——示波器波形检测（最常用） ：用直流电源+电流探头（或采样电阻）+示波器捕获电流波形拐点，直接读取饱和电流值。这是维修人员和普通工程师最应掌握的核心技能。
第三层——专业仪器精测：在研发选型和批量质检中，使用LCR电桥+直流偏置电流源或专业偏流测试系统，获取精确的L-I曲线和Isat值。
核心原则：测量电感饱和的关键在于理解物理本质——饱和发生时电感量骤降、电流上升率急剧增加。抓住这个核心，无论使用什么工具，判断逻辑是一致的。
5.2 电感饱和检测价值延伸（电感维护与选型建议）
日常维护建议
定期检查电源板上电感的表面温度和有无异响，作为设备点检项目之一。
对于长期工作在高温环境（如工业机柜、汽车发动机舱）中的设备，建议每年抽检一次电感的饱和特性，防止磁芯老化导致的饱和阈值下降。
选型建议
选型时确保Isat大于电路最大峰值电流，预留30%~50%的安全裕量-15。
不要只看规格书，建议实测验证饱和电流。实测发现厂家留有余量时，可在空间受限时选用小一号电感-2。
关注温度对Isat的影响，高温工况应选用温度稳定性好的磁芯材料（如高Bs金属磁粉芯）。
