文章摘要：芯片作为电子设备的核心元件，在电子维修、企业质检、工业设备维护等多个行业中发挥着关键作用。准确掌握芯片型号识别与芯片好坏检测方法，是排查设备故障、提升工作效率的核心技能。本文结合消费电子维修、工厂流水线质检、工业设备维护等典型场景，从芯片型号识别入门到万用表检测步骤，再到行业专业检测技术，分层次详解如何查芯片型号好坏与芯片型号检测方法。无论你是刚入行的电子维修新手，还是需要专业芯片质检技术的企业工程师，都能在本文中找到适配自身需求的实用检测策略。
一、芯片型号识别——检测的“第一道关卡”
在开始任何检测操作之前，你必须先搞清楚“这颗芯片到底是什么”。芯片型号识别不仅是选对数据手册的前提，更直接决定了后续检测方法的选择和判断标准。
1.1 芯片型号识别方法：读懂芯片表面的“身份证”

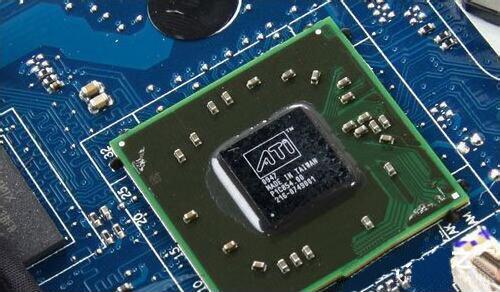

芯片表面的丝印包含品牌标志、前缀、器件功能序号、后缀、特殊标示等关键信息，这是识别芯片身份最直接的方法-。实际操作中，你可按以下步骤进行芯片型号识别：
第一步：看品牌标志。大部分芯片顶部印有厂家Logo，如TI的倒三角、ST的字母组合、ADI的标识等。少数芯片没有明确品牌标志，需结合前缀判断。
第二步：识别前缀。前缀通常是2-4个字母，代表产品系列或应用领域。例如，“LM”开头多为TI/NS的模拟芯片，“MAX”开头对应Maxim的接口/电源芯片，“STM”开头是意法半导体的MCU。
第三步：定位器件功能序号。前缀之后的数字部分通常表示型号或性能等级。以AMS1117为例，“1117”表示这是固定/可调LDO稳压器系列。
第四步：解读后缀。后缀包含封装类型、温度范围、环保标识等关键参数，如“SOT-223”表示封装形式，“-3.3”表示输出电压。
第五步：识别生产信息。丝印第二行通常为生产编码，包含封装年月、流水线号和产地信息，对追溯批次和版本有帮助-。
💡 实用技巧：美光（Micron）等厂商的芯片丝印采用FBGA Code编码方式，通过官网FBGA解码工具即可反查完整型号-。遇到丝印模糊或信息不全的情况，可借助“芯查查”“icspec”等App，支持丝印反查功能，快速定位芯片型号-。
1.2 芯片数据手册查询：检测的依据来源
芯片型号确定后，务必获取对应的数据手册。数据手册是检测的全部依据，其中引脚定义、电气参数（电压/电流范围）、极限参数对检测结果判断至关重要-42。芯片数据手册高效查询方法如下：
| 查询途径 | 适用场景 | 优势 |
|---|---|---|
| 原厂官网直查 | TI、ADI、ST等大厂主流型号 | 版本最新、配套资源丰富、可选型对比 |
| 聚合平台（芯查查/icspec/半导小芯） | 多品牌混查、丝印反查 | 覆盖千万级数据手册，官方优先排序 |
| 代理商渠道（立创/贸泽） | 小众国产芯片 | 可获取未公开的应用笔记和评估板 |
| AI结构化检索（与非AI） | 快速定位特定参数 | 直接返回参数值，免去PDF翻页 |
实际操作中，推荐优先使用原厂官网（如“TPS5430 site:ti.com”），确保获取最新版手册-42。拿到数据手册后，重点关注“绝对最大额定值”（判断芯片是否过应力损坏）和“电气特性”表格（获取正常工作的电压/电流参考值）。
二、检测前置准备
2.1 电子维修与芯片检测核心工具介绍
基础款（新手必备，适配电子维修入门场景）
数字万用表：至少具备直流电压（DCV）、电阻（Ω）、二极管档功能，内阻应大于被测电路电阻的10倍以上，以免造成较大测量误差-。推荐优利德、福禄克等品牌的基础款（150-400元区间）。
防静电工具：防静电手环、防静电工作垫。芯片多为CMOS工艺，静电击穿是导致芯片“莫名其妙损坏”的常见原因，处理芯片时务必佩戴防静电设备-33。
放大镜/体视显微镜：用于检查芯片表面丝印和物理损伤，体视显微镜（10-40倍）尤其适合检查BGA封装的微小焊点。
专业款（适配企业质检/批量检测场景）
示波器：观察芯片输入/输出信号波形，判断信号完整性。双通道100MHz带宽以上即可满足大多数维修和质检需求-33。
可调直流电源：为芯片提供可控供电，带限流保护功能，防止短路时损坏测试设备。
逻辑分析仪：用于检测数字芯片的控制信号时序，排查逻辑功能异常。
热成像仪：快速定位芯片异常发热区域，配合通电检测，可发现肉眼无法察觉的短路热点-33。
专业测试系统：工厂批量检测场景中，使用ATE自动测试设备（Auto Test Equipment），可执行百万级向量功能验证-15。
2.2 芯片检测安全注意事项（重中之重）
⚠️ 断电操作优先：所有涉及芯片引脚对地电阻测量、芯片型号丝印查看的操作，必须在断电状态下进行。带电测量电阻极易烧毁万用表或损坏芯片外围元件-35。
⚠️ 大电容放电：即使断电，电路板上的大电容仍可能存有高压电荷。测量前先用放电电阻或短接工具（如带电阻的放电笔）对电容放电，避免放电电流击穿芯片。
⚠️ 防静电规范：CMOS芯片的栅极氧化层极易被静电击穿。建议佩戴防静电手环，或至少先触摸接地金属消除身体静电。使用防静电工作台效果更佳。
⚠️ 仪器接地检查：使用示波器测量时，确保探头接地夹连接的是电路板的GND，而非电源正极。同时确认示波器和被测设备共地，避免测量环路引入噪声或损坏设备。
⚠️ 带电检测的约束条件：若必须带电测量电压信号，务必先确认芯片供电正常，再依次测量各引脚对地电压，表笔不可在引脚间滑动短路。
2.3 芯片检测基础认知
了解芯片的基本结构和检测逻辑，有助于提升检测效率和准确性。芯片失效检测体系包含三大核心模块：电性能参数验证、物理结构缺陷诊断及环境应力耐受性评估-15。数字IC常见失效模式包括：固定电平故障、固定开路故障、信号线之间短路、任意两引脚间短路等-。
针对不同行业场景，检测重点各有侧重：
消费电子维修（手机、家电、电脑主板） ：侧重电源管理芯片、MCU、接口芯片的在线电压测量和功能验证，常用万用表和示波器即可覆盖大部分场景。
工厂流水线质检（SMT来料检验、生产测试） ：侧重芯片型号核对、外观缺陷检测、关键电气参数抽检，可使用OCR视觉系统自动识别芯片型号，提高效率-。
工业设备维护（变频器、PLC、伺服驱动） ：侧重功率芯片、隔离芯片、通信接口芯片的耐压测试和信号完整性验证，可能涉及高压检测防护。
三、核心检测方法
3.1 基础检测法（电子维修新手快速初筛）
在动用仪器之前，先用“观察法”完成一轮快速筛查，往往能直接定位问题。
操作流程：
在良好光线下仔细观察芯片表面，是否有裂纹、鼓包、烧焦痕迹或变色-31。
检查芯片周围电路板，是否有发黑、起泡、走线断裂、焊点虚焊等异常。
用手背轻触芯片表面（断电后），若发现有明显的物理鼓包，说明芯片内部已因过热损坏。
芯片损坏特征判断标准：
表面出现直径>1mm的鼓包或裂纹 → 大概率芯片已损坏，建议直接更换。
引脚根部发黑、氧化或锈蚀 → 可能存在漏电或接触不良，需进一步测量。
芯片周围PCB板发黄、变色 → 芯片长期过热运行，性能可能已劣化。
注意要点：观察法虽然简单直接，但无法检测内部电路性能下降、参数漂移等软故障。通过观察法的芯片仍需通过仪器测量确认。
3.2 万用表检测芯片好坏步骤（新手重点掌握）
万用表是检测芯片最基础、最常用的工具，学会用它检测芯片好坏，是每位电子维修人员的必修课。以下分模块讲解万用表检测芯片好坏的完整步骤。
模块一：在路电阻测量法（不拆芯片快速初判）
此方法可在不拆卸芯片的情况下，对芯片进行快速初步判断，尤其适合消费电子维修场景。
万用表档位设置：电阻档（Ω），选择R×1k或R×10k量程，视芯片类型而定-35。
操作步骤：
断电：确保电路板完全断电，大电容已放电。
红黑表笔接地：将黑表笔接地（GND），红表笔依次接触芯片各引脚。
测量记录：记录每个引脚对地的电阻值。
对比分析：将测量值与正常板卡（同型号）或数据手册参考值进行对比。
芯片好坏判断标准：
✅ 正常情况：各引脚对地电阻在几十kΩ至MΩ级别，且同型号同批次芯片的测量值基本一致。
❌ 异常判断：若VCC与GND之间电阻接近0Ω（短路）或远低于正常值，说明电源与地之间已击穿-35；若任意引脚对地电阻为0Ω，可能存在内部短路；若任意引脚开路（显示OL），可能存在内部断路。
⚠️ 在路测量时，外围电阻、电容、电感会干扰测量结果，因此该方法适合初筛，发现异常后建议将芯片拆下单独测量确认-35。
模块二：二极管档测保护二极管法（检测I/O口好坏）
CMOS芯片的每个I/O口到电源和地之间通常集成了ESD保护二极管，利用这一结构可以快速判断芯片引脚是否完好。
万用表档位设置：二极管检测档（通常标识为二极管符号）。
操作步骤：
芯片不通电，将万用表红表笔连接到芯片的GND管脚，黑表笔依次测量每个I/O口-。
测量完成后，交换表笔（黑表笔接地，红表笔测I/O口）再次测量。
记录各I/O口的压降读数。
芯片好坏判断标准：
✅ 正常情况：红接地、黑测I/O口时，万用表显示0.6-0.7V左右（硅管正向压降），说明芯片内部的保护二极管正常，打线完好-。
❌ 异常判断：若显示0V，说明内部打线已拉断或短路；若显示OL（开路），说明保护二极管已损坏；若压降显著偏离0.6-0.7V，说明I/O口可能存在漏电或击穿。
模块三：直流工作电压测量法（通电状态检测）
这是判断已焊接到电路板上的芯片好坏最核心的方法，尤其适用于消费电子维修中的在线故障定位-31。
万用表档位设置：直流电压档（DCV），选择大于芯片最高工作电压的量程（如20V档）。
操作步骤：
确保电路板正常通电，设备处于待测工作状态（如电视播放中、电源输出中）。
黑表笔接电路板公共地（GND）。
红表笔依次接触芯片各引脚，测量对地直流电压。
将测量值与数据手册中的标称值进行对比。
芯片好坏判断标准：
✅ 正常情况：各引脚电压与数据手册标称值基本一致（允许±5%误差）。若所有引脚电压均正常，芯片大概率是健康的-31。
❌ 异常判断：部分引脚电压异常时，先从偏差最大的引脚入手，检查外围元件是否故障（如上拉电阻、电容短路、焊点虚焊）。若外围电路无故障，则芯片本身可能损坏，需更换-31。
⚠️ 注意“测量陷阱”：不同数据手册标称电压可能有出入，建议交叉参考多个来源；某些引脚的电压会随设备工作模式变化（如待机/播放状态差异），需确认测量时的设备状态-31。
3.3 示波器检测芯片方法（进阶精准检测）
当万用表无法判断信号质量时，示波器能提供更直观的波形分析，尤其在检测时钟信号、数据总线、PWM输出等动态信号时不可或缺-33。
示波器设置：时间基准根据被测信号频率调整（如测1MHz时钟时设为200ns/div），电压基准根据信号幅度设置（如测3.3V信号时设为1V/div）。
操作步骤：
示波器探头接地夹接电路板GND，探头尖接触芯片待测引脚。
确保电路板正常通电。
观察波形稳定性、幅度、频率和形状。
芯片好坏判断标准：
✅ 正常情况：波形稳定、幅度符合数据手册要求、频率正确、无畸变或毛刺。
❌ 异常判断：波形失真、抖动剧烈、幅度异常偏低或偏高、存在额外噪声——说明芯片输出驱动能力不足或内部电路损坏。
典型检测场景：
时钟芯片：检测晶振输出引脚是否有稳定正弦波/方波，若无输出则晶振或时钟芯片损坏。
PWM控制器：检测输出引脚是否有规律性方波，若无或波形异常，说明控制芯片故障。
通信接口芯片（RS232/RS485/CAN） ：检测发送/接收引脚是否有符合协议标准的信号波形。
四、补充模块
4.1 不同类型芯片的检测重点（适配多行业场景）
| 芯片类型 | 检测核心 | 常见行业场景 |
|---|---|---|
| 电源管理芯片（DC-DC/LDO/PMIC） | 重点检测输出电压是否稳定、纹波大小、负载响应能力 | 消费电子维修（手机充电IC、主板供电）、工业电源维修 |
| MCU/微控制器 | 重点检测供电引脚电压、复位引脚电平、时钟引脚波形、I/O口对地二极管特性 | 家电维修（洗衣机/空调控制板）、工控设备维修 |
| 接口芯片（RS232/RS485/CAN/USB） | 重点检测发送/接收引脚的信号波形和电平是否符合协议标准 | 工业通信设备、汽车电子维修 |
| 存储芯片（EEPROM/Flash） | 重点检测供电电压、通信引脚（I²C/SPI）的时钟和数据波形 | 电脑主板维修、消费电子数据恢复 |
| 功率芯片（MOSFET驱动/IGBT驱动） | 重点检测驱动输出波形、死区时间、耐压能力 | 变频器维修、伺服驱动、开关电源 |
| 逻辑芯片（74系列/门电路） | 重点检测输入输出逻辑关系是否与真值表一致 | 数字电路维修、仪器仪表 |
4.2 芯片检测常见误区（避坑指南）
误区一：用万用表电阻档测量通电电路。带电测电阻不仅读数错误，还可能烧毁万用表或被测电路。务必断电后再进行电阻测量。
误区二：示波器探头未接地。浮地测量会引入严重噪声，波形失真严重，甚至可能因探头与地之间存在电压差而损坏示波器。接地夹必须连接到电路板的GND。
误区三：忽略芯片工作状态差异。芯片在不同工作模式下的引脚电压差异可能很大。例如，待机模式下部分引脚为低电平，工作时才变为高电平。测量前先确认设备处于正常工作的状态。
误区四：仅凭电压正常就判定芯片完好。电压正常只是必要条件，不是充分条件。芯片可能因内部逻辑损坏、输出驱动能力下降、时序偏移等原因失效，但电压读数仍然正常。结合信号波形测量和功能验证才能全面判断。
误区五：用手直接触摸芯片引脚。手上的静电和油污都可能损坏芯片或干扰测量。佩戴防静电手套或使用防静电手环处理芯片，避免直接接触引脚。
4.3 芯片失效典型案例（实操参考）
案例一：消费电子维修——手机电源管理芯片短路
故障现象：手机无法开机，充电无反应。
检测过程：万用表测量电池接口对地电阻，发现电阻接近0Ω，存在短路。逐级排查，断开电源管理芯片（PMIC）的供电线路后，短路消失。最终确认PMIC内部电源轨对地击穿。
解决方法：更换同型号PMIC，短路问题解决，手机恢复正常开机。该案例说明，电源轨对地短路是电源管理芯片最常见的故障模式，万用表电阻档可以快速锁定问题所在。
案例二：工业设备维护——变频器MCU通信异常
故障现象：变频器运行时偶发通信故障报警，重启后恢复正常但不久再次出现。
检测过程：示波器监测MCU的通信引脚波形，发现波形边缘出现不规则毛刺，且幅度从3.3V下降至2.8V左右。与数据手册对比，输出高电平标准为≥2.4V（尚在范围内），但毛刺表明输出驱动能力已下降。
解决方法：更换MCU后，通信波形恢复干净、幅度回升至3.3V，故障彻底排除。该案例说明，芯片性能下降（如输出驱动能力衰减）可能导致“软故障”，仅靠电压测量无法发现问题，需用示波器观察信号质量。
案例三：工厂流水线质检——芯片型号混料
故障现象：SMT贴片后，整批电路板功能测试失败，不良率异常升高。
检测过程：质检人员通过OCR视觉检测系统对来料芯片进行型号核对，发现某一盘芯片的丝印与采购型号不符——该盘芯片实际为低规格型号，外观与正确型号高度相似但关键参数不同-。
解决方法：追溯供应商，退换正确型号的芯片，重新贴片后功能测试通过。该案例说明，在工厂质检场景中，芯片型号识别是防止“错批、错型号”流入产线的关键防线，视觉检测系统能有效规避人为核对失误-。
五、结尾
5.1 芯片检测核心（多行业高效排查策略）
掌握芯片好坏检测方法，关键是建立清晰的检测流程意识。根据不同行业场景，推荐以下分级检测策略：
| 检测层级 | 适用场景 | 检测方法 | 所需工具 |
|---|---|---|---|
| 一级初筛 | 所有场景的快速排查 | 观察法 + 在路电阻测量 | 肉眼/放大镜 + 万用表 |
| 二级精准 | 消费电子维修、通用故障定位 | 二极管档测I/O + 直流电压测量 | 万用表 |
| 三级深度 | 信号完整性分析、软故障排查 | 波形检测（时钟/数据/通信） | 示波器 |
| 四级专业 | 工厂批量质检、高精度失效分析 | ATE测试 + X射线 + 热成像 | 专业测试系统 |
排查逻辑顺口溜：一看二测三通电，四波五换六确认。先用观察法（看）快速筛出明显损坏，再用万用表电阻档（测）排查短路/开路，接着通电测电压（通电）判断供电和引脚状态，用示波器（波）检查信号质量，外围电路排查无误后更换芯片（换），最后通电验证修复结果（确认）。
5.2 芯片检测价值延伸（维护与采购建议）
日常维护建议：
定期检查设备内部环境，清理积尘，改善散热条件，防止芯片长期高温运行导致性能劣化。
维修和检测作业时始终使用防静电措施，减少静电损伤风险。
长期存放的电路板，建议放入防静电袋中保存，避免潮湿和灰尘侵蚀引脚。
采购与校准建议：
采购芯片时，务必通过正规渠道（原厂授权代理商或立创/贸泽等可信分销商），并核对丝印与采购型号是否一致。芯片假货、翻新货泛滥，低规格冒充高规格的现象时有发生。
对安全性和可靠性要求较高的设备（如医疗设备、工业控制系统），建议定期对关键芯片进行性能复测，或在维修更换时选用原厂或同等质量替代芯片。
检测用仪器（万用表、示波器）应定期校准，确保测量数据准确可靠。工厂质检场景中，ATE测试设备需通过NIST可溯源校准体系认证-15。
