一、引言
稳压管——这个看起来不起眼的小元件，在电子电路中扮演着不可或缺的角色。它广泛应用于开关电源反馈回路、过压保护、电压基准源及波形整形电路，是电子设备稳定运行的“隐形守护者”-50。然而在实际使用中，稳压管并非“永不失手”，开路失效、热击穿、漏电流异常等故障常常让维修人员摸不着头脑-3。
测量稳压管好坏是电子维修、质检从业者和爱好者必须掌握的实操技能。本文结合工业电源维修、家电电路检修、汽车电子排查三大典型场景，从基础入门到专业精准，分层次详解稳压管检测方法，帮助不同基础的读者快速掌握判断技巧，独立完成元器件好坏判断，同时规避检测过程中的安全风险和常见误区。
二、前置准备
2.1 稳压管检测核心工具介绍（基础款+专业款）
基础款（新手必备）
数字万用表：最常用的稳压管检测工具。具备二极管测试档（通常有二极管符号），输出测试电压在2.8V-3.3V左右-13。建议选择具备自动量程功能的基础型数字万用表，如优利德UT136B+等型号。
指针万用表：部分老式指针万用表的电阻档（R×100Ω或R×1kΩ档）内置1.5V电池，可检测低压稳压管的正反向电阻-。对于高电压稳压管（Vz＞12V），可使用R×10k档（内置9V或12V电池）进行检测-15。
直流稳压电源（可调） ：用于搭建外置测试电路，精确测量稳压管的稳压值。建议选择0-30V/0-3A基础型号。
专业款（适配批量/高精度检测场景）
半导体管特性图示仪（晶体管测试仪） ：可直观显示稳压管的I-V特性曲线，精准测量击穿电压、动态电阻等核心参数。XJ4829型数字存储半导体管特性图示仪能满足二极管、三极管、场效应管等器件的直流参数测试-19。
静态参数测试仪：适用于工厂流水线批量检测和质量控制，可多点扫描I-V特性、进行批次对比分析和温度系数测试-23。
LCR-P1等智能元器件测试仪：具备自动识别功能，可准确识别二极管、晶体管、电容等元件的类型和参数，适合维修人员快速排查-。
2.2 稳压管检测安全注意事项（重中之重）
断电检测是铁律：严禁在电路通电状态下直接测量稳压管！务必关闭设备电源、拔掉插头，并等待高压电容放电完毕（工业变频器、开关电源等需等待3-5分钟）。在线测量会因其他元件的并联干扰导致误判-13。
限流电阻不可省略：搭建外置测试电路时，必须在电源与稳压管之间串联限流电阻，否则电流过大会瞬间烧毁稳压管-13。计算公式：R = (Vcc - Vz) / I_desired（建议I_desired选5-20mA）。
极性确认：稳压管一般反极性使用——负极（有色环端）接高电位，正极接地-。检测时务必核对极性，误接可能烧坏万用表或稳压管。
避免带电触摸：即使断电后，工业设备中高压电容仍可能残留危险电压。建议佩戴绝缘手套操作，高压检测场合使用专用绝缘工具。
2.3 稳压管基础认知（适配精准检测）
稳压管（又称齐纳二极管）是一种利用PN结反向击穿特性实现稳压的半导体器件-50。其核心原理是：在反向电压低于击穿电压时，仅存在微小漏电流（nA级）；当反向电压达到击穿值后，稳压管导通，两端电压基本恒定在稳压值Vz附近，不再随电流增大而明显升高-49。
核心参数快速认知（检测时重点关注）：
稳定电压Vz：稳压管的标称稳压值，是判断好坏的核心指标
正向导通压降：约0.5-0.7V，与普通二极管类似
功率等级：常见封装从几百毫瓦到几瓦不等
温度系数：精密电路需关注低温漂型号-51
三、核心检测方法
3.1 外观初筛法（维修现场快速初判）
在万用表测量之前，先用肉眼快速排查物理损坏，可大幅提升检测效率。
操作步骤：
第一步：观察稳压管封装是否有裂纹、鼓包、烧焦或变色痕迹。热击穿后的稳压管往往伴随轻微烧焦或封装变色-3。
第二步：检查引脚是否氧化、松动或断裂。开路失效的稳压管外观可能完好无损，但PN结内部已熔断-3。
第三步：嗅闻是否有焦糊气味。长期过载导致过热损坏的稳压管常留下明显异味。
判断标准： 存在上述明显物理损坏的稳压管基本可判定为失效，无需继续电气测试。但需注意，很多内部失效（如开路、性能漂移）在外观上完全无法判断，仍需进行电气测量-3。
3.2 万用表检测法（新手重点掌握）
这是新手测量稳压管好坏最常用、最易上手的方法，核心思路是利用稳压管的两个基本特性：正向导通（类似普通二极管）和反向击穿稳压-13。
方法一：正向特性检测
将万用表拨到二极管测试档（二极管符号）。红表笔接稳压管阴极（有色环端），黑表笔接阳极-13。
正常情况：万用表显示0.5-0.7V的正向导通电压。
异常情况：显示“OL”（无穷大）→正向开路损坏；显示接近0 →正反向可能短路损坏-13。
方法二：反向特性检测（关键步骤）
交换表笔：黑表笔接阴极，红表笔接阳极，测量反向电压-13。
关键注意事项：普通数字万用表二极管档输出测试电压仅2.8-3.3V。如果被测稳压管的Vz大于此电压（如5.1V），万用表显示“OL”并非故障，而是测试电压不足-13。
判断标准：
Vz ≤ 万用表测试电压 → 应显示接近标称稳压值的读数（如3.2V、3.3V）→反向正常✅
Vz远大于测试电压 → 显示“OL”属正常（此时需外置电路测试）
显示接近0 → 反向短路损坏
显示不稳定数值 → 性能劣化-13
方法三：电阻法检测（指针万用表适用）

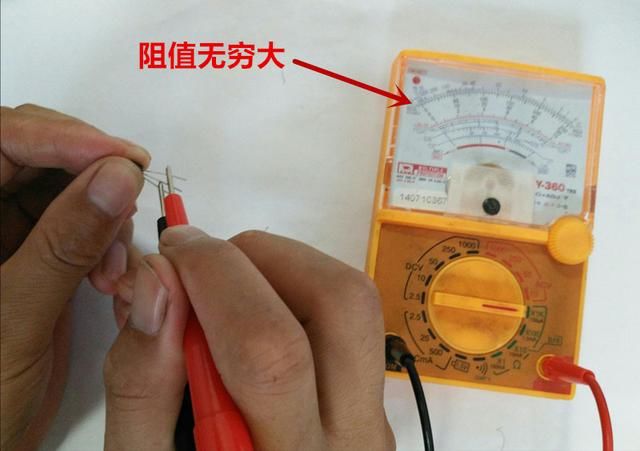

使用指针万用表R×1k档，黑表笔接负极、红表笔接正极，测得的电阻应非常大（上百千欧）-15。
换到R×10k档（内置更高电压电池），电阻应有明显下降，说明稳压管进入击穿状态。若两档电阻均无变化，说明稳压管已损坏或根本不是稳压管-15。
3.3 外置电路精确测量法（解决高压稳压管检测难题）
对于万用表无法测量的高Vz稳压管，或需要精确验证稳压值时，建议搭建以下简易测试电路。
所需工具： 可调直流稳压电源 + 限流电阻 + 万用表
操作步骤：
第一步：按图连接电路——直流稳压电源正极 → 限流电阻（建议1kΩ） → 稳压管阳极；稳压管阴极 → 电源负极（共地）-13。
第二步：万用表置于直流电压档，并联在稳压管两端（红表笔接阳极，黑表笔接阴极）。
第三步：从0V开始缓慢调高电源电压Vcc，观察万用表读数变化。
Vcc < Vz时，Vout随Vcc上升而上升
当Vcc超过Vz后，Vout应稳定在Vz附近，不再随Vcc明显上升-13
第四步：若需精确验证，将电源电压调至高于Vz约3-5V，记录稳压管两端电压，与标称值对比（误差±5%以内可接受）。
限流电阻选型提示：确保流过稳压管的电流在最小工作电流Iz(min)和最大电流Iz(max)之间。一般选择5-20mA较为安全。公式：R = (Vcc - Vz) / I_desired-13。
3.4 专业仪器检测法（进阶精准检测）
适配工厂批量检测、专业质检等场景。
晶体管图示仪检测：将稳压管接入图示仪的二极管测试端口，调整扫描电压范围至覆盖Vz值，观察屏幕显示的I-V特性曲线-19。正常稳压管应呈现典型的反向击穿曲线——击穿前电流极小，击穿后电压基本恒定。曲线异常（如击穿点模糊、击穿电压偏离、曲线震荡）表明性能劣化。
静态参数测试仪检测：适用于工厂流水线批量检测和质量控制。通过多点I-V扫描、批次对比分析、温度系数测试等手段，精准识别劣质元件-23。
在线检测技巧（无需拆焊） ：工业维修场景中，在确保断电的前提下，可用万用表在线测量稳压管两端电压。电路正常工作时，稳压管两端电压应等于其标称稳压值（误差±5%）。若电压严重偏离或波动异常，结合周边元件状态判断是否为稳压管故障-。
四、补充模块
4.1 稳压管失效模式与检测重点
失效模式一：开路失效
开路是稳压二极管最常见的失效模式，通常由过载应力（电流瞬时过大或反复冲击）导致PN结内部熔断或金属引脚虚焊引发-3。此类故障不易从外观判断，电路表现为稳压功能完全丧失，输出电压不再被限制-3。检测重点：万用表正反向电阻均呈无穷大。
失效模式二：热击穿
当稳压管功耗超过额定值且散热不足时，长期高温积热会导致结区不可逆损伤，形成永久击穿-3。检测重点：正反向均呈低阻状态（接近短路），电压钳位功能丧失-3。此类故障往往伴随封装烧焦或变色。
失效模式三：漏电流异常
这是最难察觉的失效形式。正常情况下，稳压管反向漏电流仅nA级；一旦PN结损伤，漏电流可能升至μA甚至mA级-3。检测重点：使用精密源表测量反向电流，或通过电压测量法观察输出电压是否随负载变化而发生漂移-3。
失效模式四：性能漂移
长期使用或特定环境条件下，稳压管的稳定电压可能出现偏移。此类问题直接影响电子设备的可靠性和安全性，定期检测有助于识别潜在隐患-。
4.2 行业常见检测误区（避坑指南）
误区一：未拆管直接在线测量。在线测量会受并联其他元件的干扰，导致误判。正确做法：将稳压管从电路中拆下后单独测试-13。
误区二：误将“OL”判为损坏。很多新手看到万用表显示“OL”就认为管子坏了，殊不知可能是万用表测试电压不足以击穿高Vz稳压管-13。正确做法：先确认稳压管Vz是否高于万用表测试电压（约2.8-3.3V）。
误区三：将TVS管当作稳压管检测。TVS管是为瞬态浪涌设计的，不宜长时间工作在击穿状态，检测标准与稳压管不同-49。正确做法：确认元件类型后再进行对应检测。
误区四：忽略散热设计对检测结果的关联。稳压管的热失效往往由散热设计不合理导致，单纯检测好坏而不追溯失效原因，更换后可能再次损坏。正确做法：检测前检查PCB散热铜箔是否充足、功率裕度是否合理-3。
误区五：更换时型号不匹配。用不同型号稳压管替换会导致电路参数异常，甚至二次损坏。正确做法：严格选用与原型号相同或参数一致的稳压管更换-1。
4.3 行业典型案例
案例一：工业变频器稳压管击穿故障排查
一台安邦信变频器出现开关电源故障，维修人员检测后发现贴片三端稳压管出现损坏，更换新稳压管后机器恢复正常运行-。该案例说明在维修驱动电路时，首先怀疑和测量的就是稳压管，其次是驱动光耦和驱动电阻-。
案例二：西门子S7-200 PLC通信口故障
一块S7-200 PLC的通信口输出电压仅为20V（正常应为24V），排查发现IO控制板右下角一颗型号为TS4141的稳压管损坏，同时电源板电容C812烧损。更换稳压管和损坏的二极管后，输出电压恢复至25.7V，故障排除-33。该案例提示：稳压管损坏往往伴随周边元件故障，需全面排查。
案例三：光耦驱动电路中稳压管短路导致无脉冲输出
某电路中DZ15和DZ16稳压管损坏，用万用表二极管档测量发现正反向都能导通，阻值异常。取下损坏的稳压管后，光耦恢复正常电压输出-4。此案例说明万用表检测法在快速定位短路故障方面非常高效。
五、结尾
5.1 稳压管检测核心（分级排查策略）
快速排查逻辑：
第一层：外观初筛 → 观察封装裂纹、烧焦、变色，快速排除明显物理损坏
第二层：万用表正向检测 → 验证正向导通特性（0.5-0.7V）
第三层：万用表反向检测 → 判断是否短路/开路，明确Vz与万用表测试电压的关系
第四层：外置电路精确测量 → 实测Vz值，与标称值对比验证
第五层（专业场景）：仪器批量检测 → 图示仪/I-V扫描，精确定位性能劣化
掌握以上测量稳压管好坏的完整流程，从新手入门到专业精准排查，都能高效应对各类故障场景。
5.2 稳压管检测价值延伸（维护与选型建议）
日常维护：
定期检测电路中稳压管两端电压是否偏离标称值
检查散热条件是否良好，大功率场合需配备散热片或增加散热铜箔-3
长期高温环境下建议选用高温规格稳压管并谨慎计算功率裕度-3
采购与选型：
严选用正规厂牌、通过AEC-Q101或ISO认证的元件-3
按实际负载电流与电压选择合适的击穿电压和功率等级，设计时加入限流电阻
精密电路推荐选择低温漂型号（温度系数±0.05%/℃）-51
5.3 互动交流（分享稳压管检测难题）
你在维修或质检工作中是否遇到过以下情况？
万用表显示“OL”却搞不清是管子坏了还是测试电压不够？
工业变频器稳压管反复烧毁，根源原因始终查不到？
汽车电子电路中稳压管检测有哪些特殊注意事项？
欢迎在评论区分享你在稳压管行业检测中遇到的难题和实操经验，也欢迎转发本文给更多需要学习稳压管检测方法的朋友。关注本号，获取更多电子元器件检测干货！
