一、引言：为什么你需要掌握双向可控硅的检测技巧？
双向可控硅（TRIAC）是一种能实现双向导通的功率半导体器件，由五层交错PN结构成，等效于两个反向并联的单向可控硅，只需一个触发电路即可控制交流负载的通断-6。它在家电调光调速、工业电机控制、固态继电器（SSR）、舞台灯光调光等领域发挥着不可替代的作用-6。
双向可控硅在实际使用中常出现无法触发导通、触发后不能维持、漏电流过大等问题，直接影响设备运行稳定性-12。掌握双向可控硅检测方法，不仅能快速定位故障，还能帮助电子维修人员、工厂质检员和电子爱好者规避安全隐患。本文将从双向可控硅如何触发的底层原理出发，结合家电维修与工业控制两大核心场景，系统讲解从基础万用表检测到专业仪器诊断的全流程实操方法。无论你是刚入门的新手，还是需要高精度检测的专业工程师，都能找到适合自己的解决方案。
二、前置准备：检测双向可控硅的基础认知与工具
1. 双向可控硅检测核心工具介绍（基础款+专业款）
基础款——新手必备：
数字万用表：建议选用具备二极管档和电阻档的型号，是万用表检测双向可控硅的核心工具-22。检测1A以下小功率可控硅时可用R×10档，3A及以上选R×1档，否则触发电流不足可能导致导通测试失败-24。
短接线：用于瞬间短接门极与主端子，模拟触发信号-20。
1.5V干电池：检测大功率可控硅时，可在万用表黑笔中串接一节干电池以提高触发电压-20。
专业款——适配工业质检/批量检测场景：
晶体管耐压测试仪：精确测量VDRM（断态重复峰值电压）和门极触发电压（VGT），工业级质检标配-。
示波器：观测触发脉冲波形与过零检测信号，用于诊断调光电路、电机调速等动态工况下的异常。
隔离变压器：提升带电检测安全性，尤其适用于工业控制柜和生产线在线检测。
可调直流电源：提供精确的门极触发信号，用于批量测试可控硅触发阈值-62。
2. 双向可控硅行业检测安全注意事项（重中之重）
双向可控硅常用于220V交流高压电路中，检测过程中安全是第一准则：
断电操作：所有接线、电阻测量前必须断开输入输出电源，并释放电容残余电荷-22。
带电测试防护：若必须进行动态通电测试（如灯泡负载法），务必使用隔离变压器或确保手部绝缘，避免触及裸露导体-62。
散热器电位处理：采用TO-220等封装的双向可控硅，T2极通常与小散热板连通-24。测试时需注意散热板是否带电，防止意外短路。
防静电措施：避免用高阻档测量门极，防止静电损伤器件（参照IEC 60747标准）-22。
3. 双向可控硅基础认知（适配精准检测）
理解双向可控硅如何触发的机理，是准确检测的前提。双向可控硅有三个电极：T1（第一主端子）、T2（第二主端子）、G（门极）-6。它的核心触发特性如下：
门极触发导通：在门极施加脉冲电流（IGT，典型值5mA-50mA，高灵敏度版本≤15mA）使内部PN结形成导通通道，A1-A2两端即可导通-。
过零点关断：导通后即使撤掉门极触发信号，A1-A2仍维持导通，直至两端电压出现过零点才关断；再次导通需要重新触发-33。
双向导通：支持T1+/T2-与T1-/T2+四种触发组合，即无论交流电正半周还是负半周，都能可靠导通-29。
关键参数参考：门极触发电压（VGT）通常≤1.5V-；正常门极对MT1/MT2阻值应在数十至数百欧姆-12。
三、核心检测方法：从入门到专业的全流程实操
1. 双向可控硅基础检测法（目视与初筛）
在动用仪器之前，基础目视检查是快速发现明显损坏的第一步：
外观检查：查看封装是否有裂纹、烧灼痕迹或引脚氧化。大功率可控硅损坏时，芯片上可能出现光洁的洞痕，有时需放大镜才能看清-。
引脚腐蚀检查：在潮湿环境（如家电洗衣机电控板、工业户外控制柜）中，引脚腐蚀是常见隐患。
散热器连接检查：工业控制柜中可控硅散热器松动或导热硅脂干涸，可能导致过热损坏。
此方法适用于家电维修和工厂流水线快速初筛，但不能作为最终好坏判断的唯一依据。
2. 万用表检测双向可控硅方法（新手重点掌握）
万用表是测量双向可控硅好坏最常用、最便捷的工具。以下步骤覆盖引脚识别和触发能力验证两大核心环节。
步骤一：引脚极性判断
万用表调至R×1档或R×100档，分别测量各管脚之间的正反向电阻。
若测得某两脚正反向电阻都很小（约100欧姆左右），则这两脚为T1和G，剩下的一脚为T2-。
对于TO-220封装，T2极通常与小散热板连通，可作为辅助判断依据-24。
步骤二：区分G极和T1极
在确定T2后，用以下方法验证G和T1：
红表笔接T1，黑表笔接T2，显示无穷大。
用红表笔尖将T2与G短接（给G施加负触发信号），阻值应降至10欧姆左右，表明管子导通（方向T1→T2）-24。
脱开G极后，阻值仍保持不变，说明触发后能维持导通-24。
再调换表笔：黑表笔接T1，红表笔接T2，再短接T2-G（给G施加正触发信号），阻值同样应降至10欧姆左右，脱开后维持导通——表明具有双向触发性质-24。
💡 新手实用技巧：如果按某种假定测量始终无法触发导通，说明假定错误或管子已损坏，需调换G/T1假设重新测试-24。
步骤三：静态电阻测试
MT1-MT2间阻值：正常呈现高阻态（兆欧级），若显示低阻值则可能击穿损坏-12。
门极阻值：门极对MT1/MT2通常存在数十至数百欧姆阻值，开路或短路均属异常-12。
步骤四：双向触发能力验证
万用表调至电阻档，红表笔接T2，黑表笔接T1，显示应为无穷大。
短接G与T2，表针应摆动指示导通。
断开G极连接后，导通状态应保持（负载敏感型可控硅可能复位）-12。
互换红黑表笔（黑接T2、红接T1），重复以上步骤，同样应能触发导通。
💡 大功率可控硅检测技巧：检测3A及以上大功率可控硅时，建议使用机械式万用表的R×1档；部分数字万用表的二极管档输出电压不足，可能导致触发失败-22-24。检测大功率器件时，可在万用表黑笔中串接一节1.5V干电池以提高触发电压-20。
万用表检测判断标准速查表
| 测试现象 | 可能原因 | 结论 |
|---|---|---|
| MT1-MT2间阻值很低 | 极间击穿短路 | 报废 |
| 门极阻值∞ | 门极开路 | 报废 |
| 短接G后无法导通 | 触发能力失效/触发电压过高 | 报废或需进一步测试 |
| 触发后不能维持导通 | 维持电流不足/器件老化 | 可尝试在电路中使用，需谨慎 |
| 所有测试正常 | 器件良好 | 正常使用 |
3. 专业仪器检测双向可控硅方法（进阶精准检测）
对于工厂批量检测、高精度质检和研发测试等场景，万用表检测可能不足以发现隐性缺陷，需借助专业仪器。
方法一：灯泡负载动态检测法（简单直观）
此方法适用于家电维修场景中快速验证可控硅好坏，通过灯泡亮灭判断：
测试步骤：
按电路图搭建测试电路：双向可控硅T1/T2串接灯泡后接入交流电源，G通过开关S连接触发信号。
断开S，灯泡应灭。若灯泡正常亮，说明T1-T2极间短路；若灯泡略微亮，说明漏电流很大，管子功能差-11。
闭合S，灯泡应正常亮，说明双向可控硅触发导通-11。
断开S，灯泡应灭。若断开关后灯泡仍亮，说明门极已失效-11。
注意事项：
此方法仅适用于检测耐压在400V以下的双向可控硅。对于100V、200V耐压的管子，需用自耦调压器将电压降至器件耐压值以下-11。
T1和T2位置不能反接，否则无法触发-11。
方法二：简易装置触发测试法（适配煤矿、工业现场）
在工业现场（如煤炭行业电机变频器检修），可用以下简易装置快速判断双向可控硅好坏：
使用9V电池、2K电阻1个、发光二极管制作测试装置。拔掉双向可控硅触发插头，先用装置测T1-T2无击穿，再将装置与T1-T2接好，另取测试线连接触发极与T1或T2之间（保证触发极承受正向电压）。发光管常亮后对调T1-T2，触发后仍常亮即确认器件良好-54。此法比万用表更直观，且能有效避免万用表因触发电流不足导致的误判。
方法三：晶体管参数测试仪法（专业质检）
直流参数测试：通过直流电源测量可控硅的静态电气参数，如触发电压和保持电流-。
交流参数测试：使用交流信号测试器件的动态特性，包括开关时间和频率响应-。
参数对照：将实测值与器件规格书中的IGT、VGT、VDRM等参数比对，超出范围即判定不合格。
绝缘耐压测试：验证器件内部绝缘结构的可靠性，工业场景必需-。
四、补充模块：提升检测准确性的关键知识
1. 不同行业场景下双向可控硅的检测重点
家电维修场景（调光台灯、电风扇调速、电热毯调温）：
重点检测门极触发灵敏度，因为家电中驱动信号较弱（如RC移相触发电路）。
关注导通角调节是否平滑，若灯泡/电机出现跳跃或异响，说明可控硅触发特性不良-33。
常见型号如BT131系列多用于风扇调速，BTB16用于固态继电器-。
工业控制场景（电机调速、三相调压、固态继电器）：
重点检测耐压等级（VDRM≥600V为工业场景基本要求）和dv/dt耐受能力-29。
电机控制需检测反电动势处理能力，防止关断失败-29。

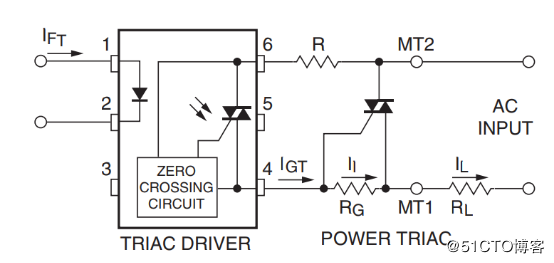

固态继电器内部可控硅检测需额外验证光耦隔离和过零触发功能-62。
消费电子/智能家居场景（智能照明、智能插座）：
重点检测过零触发功能是否正常，减少EMI干扰-2。
关注低功耗触发能力，适配MCU直接驱动-。
2. 双向可控硅检测常见误区（避坑指南）
| 误区 | 真相 | 危害 |
|---|---|---|
| 万用表测MT1-MT2有阻值就认为是坏的 | 门极对T1/T2正常有数十至数百Ω阻值 | 误判导致好管子被丢弃 |
| 数字万用表测不出导通就判定损坏 | 数字表二极管档输出电压不足，可能导致触发失败 | 误判，建议改用机械表或加辅助电池-22 |
| 忽略触发极性匹配 | 双向可控硅需测试四种象限的触发能力-29 | 未发现象限触发不一致导致的异常 |
| 带电测量时不放电 | 电容残余电荷可能击穿万用表或伤人 | 设备损坏、人身伤害风险 |
| 认为维持导通就代表管子100%良好 | 漏电流过大（灯泡微亮）说明管子性能很差，不能使用-11 | 带病装机导致电路异常 |
| 忽略散热条件对检测结果的影响 | 工业大功率可控硅测试时散热不良可能影响导通特性 | 误判为器件损坏 |
3. 双向可控硅失效典型案例（实操参考）
案例一：工业电机调速柜双向可控硅无法关断故障
场景：某工厂采用双向可控硅控制单相电容启动交流电机的转速，换接阻性负载（加热器）时工作正常，但接电机负载时可控硅无法关断，电机持续运行。
检测过程：通过示波器观察发现，电机感性负载使电流相位滞后于电压，导致电流在电压过零后仍不为零，可控硅不能正常关断。
解决方法：在MT1-MT2间并联RC吸收网络（缓冲电路），并对门极走线进行屏蔽处理--12。整改后可控硅关断正常，电机调速稳定。
案例二：调光台灯灯光闪烁故障（家电维修常见）
场景：某台灯调光电路出现亮度不稳定、闪烁现象。
检测过程：万用表检测双向可控硅门极阻值正常，MT1-MT2间静态阻值也无异常。进一步检查发现，原因是触发电路中电容老化导致移相时间不稳定。
解决方法：更换电容后调光平滑无闪烁。维修人员应注意：故障不一定在可控硅本身，需结合外围电路排查-33。
五、结尾：掌握分级检测策略，高效排查故障
1. 双向可控硅检测核心（分级高效排查策略）
根据使用场景和检测精度需求，建议采用分级检测策略：
| 检测层级 | 适用场景 | 方法 | 预期效果 |
|---|---|---|---|
| 一级快速初筛 | 家电维修、现场应急 | 外观检查+万用表静态电阻测量 | 5分钟内发现明显短路/开路 |
| 二级常规检测 | 日常维修、DIY制作 | 万用表触发能力验证（正反向） | 验证基本触发/导通功能 |
| 三级动态验证 | 疑难故障排查 | 灯泡负载法+简易触发装置 | 模拟实际工况，验证带载性能 |
| 四级专业精测 | 工厂质检、批量验收 | 参数测试仪+示波器 | 精确测量IGT/VGT/VDRM，判定是否达标 |
遵循 “静态→触发→动态→参数” 的递进逻辑，能够高效排查98%以上的双向可控硅故障。
2. 双向可控硅维护与采购建议（价值延伸）
日常维护：
定期检查散热器紧固情况，确保可控硅与散热器接触良好，涂覆导热硅脂。调光器失效案例中42%源于散热不足-29。
在多尘潮湿环境中，对控制柜内的可控硅模块定期除尘防潮。
固态继电器内部可控硅无需机械维护，但需定期检测输出端漏电流和隔离性能-62。
采购与校准建议：
工业场景优先选择VDRM≥600V、高dv/dt耐受能力的型号-29。
家电维修备件建议选用逻辑电平兼容的高灵敏度型号（IGT≤15mA），适配MCU直接驱动-。
新采购器件建议按规格书参数进行触发电压和维持电流抽检测试，避免批次性问题。
3. 互动交流（分享你的双向可控硅检测难题）
你在维修家电调光台灯、电风扇调速器时，是否遇到过双向可控硅检测一切正常但上电后仍无法工作的困惑？在工业现场检测电机调速柜或固态继电器时，是否遇到过难以定位的关断失效问题？欢迎在评论区分享你的实操经历和疑难案例。关注本专栏，获取更多电子元器件检测干货。
