一、前言

整流二极管是电力电子系统中的“电能转换核心”,利用PN结的单向导通特性将交流电转换为直流电,是开关电源、变频器、充电桩、车载充电机等工业与汽车电子设备中的基础元器件-5。然而在实际运维中,整流二极管的击穿、开路、老化等故障是造成设备停机的常见原因,掌握一套行之有效的整流二极管检测方法,对于快速排查故障、保障设备稳定运行具有重要意义。

本文结合工业电源维修与汽车电子两大核心应用场景,从基础认知、检测工具准备到三种实操检测方法,再到行业典型案例与常见误区规避,系统讲解整流二极管检测全流程。无论您是工厂产线设备维修工程师、充电桩运维人员,还是汽车维修从业者或电子爱好者,都能通过本文掌握万用表检测整流二极管步骤和行业专业仪器检测整流二极管方法,独立完成整流二极管好坏判断。

二、前置准备

2.1 工业与汽车电子场景整流二极管检测核心工具介绍

基础款(新手必备,适配工业入门质检与汽车维修学徒)

  • 数字万用表(带二极管档) :推荐FLUKE 17B+或国产优利德UT61E+系列,具备二极管档位(显示二极管符号),可直接测量正向压降值。

  • 指针万用表(备用) :对于老式维修场景或传统维修人员,MF47型指针表在识别极性方面仍有优势。

  • 焊台与吸锡器:用于将疑似故障的整流二极管从电路板上拆下进行单独测量。

  • 绝缘螺丝刀与防静电手环:避免维修过程中引入静电或误触导致二次损坏。

专业款(适配工业批量检测与汽车电子零部件质检)

  • 半导体特性分析仪(如Keysight B1505A功率器件分析仪):支持高压大电流测试,可全面绘制IV特性曲线-40

  • 高速数字示波器(如Tektronix DPO7054,配备电流探头):用于反向恢复时间(trr)的动态参数测量-40

  • 耐压测试仪(如Chroma 19032):反向击穿电压验证-42

  • LCR阻抗分析仪(如GW Instek LCR-8101G):结电容(Cj)测量-42

  • 可编程直流电子负载:模拟真实负载工况进行老化测试。

  • 红外热成像仪:监测二极管在满载条件下的温升表现。

2.2 工业与汽车电子整流二极管检测安全注意事项(重中之重)

① 务必断电操作,严禁带电检测

在拆卸或检测任何整流二极管之前,必须先切断整机电源,并用万用表交流电压档确认电容两端电压已泄放至安全电压(通常低于36V)。开关电源中的大电解电容可能残存高达300V以上的电压,直接触碰会造成严重触电事故,同时也会烧坏万用表。

② 高压电路中的防护规范

对于工业变频器、开关电源PFC电路、电动汽车车载充电机等高压场景(电压范围50V-2000V),检测人员必须佩戴绝缘手套,使用CAT III 1000V/CAT IV 600V等级的万用表,确保在测量高压反向耐压时不会因电弧闪络造成人身伤害-47

③ 被测元器件必须脱离电路

整流二极管在电路板上与其他元件并联(如与电容并联或在桥式整流电路中与其他二极管串联),在线测量会因并联路径产生错误读数。必须将二极管从电路中拆除,至少断开一端引脚后再进行检测。

④ 严格遵守ESD防护规范

尤其在检测肖特基二极管和快恢复二极管等高频器件时,MOS结构对静电敏感,检测人员应佩戴防静电腕带,使用防静电镊子和防静电工作台,避免静电放电(ESD)损坏元器件。

⑤ 合理设置检测电流避免二次损坏

用万用表二极管档测试时,测试电流通常为1mA左右,安全可靠。但使用指针万用表的RX1档时,测试电流可能达到几十毫安甚至上百毫安,对小功率二极管(如1N4148等)可能造成损坏,应优先使用RX1K档或数字万用表二极管档-31

2.3 整流二极管基础认知(适配工业与汽车电子精准检测)

核心结构与原理

整流二极管的核心是PN结。P型区为正极(阳极),N型区为负极(阴极)。正向导通时(阳极电位高于阴极),允许电流通过,典型压降为0.6-0.7V(硅管);反向截止时,仅允许微安级漏电流通过-47。圆柱形二极管外壳上的色环标记端即为负极(阴极)。

整流二极管行业核心参数

参数定义典型值范围工业/汽车检测意义
正向电流 IF(AV)长期连续导通的最大平均电流1A-1000A决定功率承载能力,工业变频器常用30A-100A规格-47
反向耐压 VRRM最大可承受的反向电压峰值50V-2000V工业电路需留20%余量,电动汽车充电系统常用600V-1200V-47
正向压降 VF导通时的电压损耗硅管0.6-0.7V,肖特基0.3-0.5V压降异常增大说明器件老化或损坏-32
反向恢复时间 trr从导通恢复截止所需时间50ns-10μs高频开关电源需选<100ns的快恢复管-47
反向漏电流 IR反向偏置时的泄漏电流≤5μA(25℃)漏电过大会导致发热和效率下降-42

三、核心检测方法

3.1 整流二极管基础检测法(工业现场与汽车维修快速初筛)

适用场景:不拆卸器件、在现场对整机做初步判断,快速定位故障模块。

操作步骤

第一步:整机断电,目视检查二极管外观。注意观察封装是否有裂纹、烧焦痕迹、引脚氧化或断裂-32。工业变频器中整流二极管烧毁往往伴随PCB板发黑,汽车电子模块中则常见引脚氧化。

第二步:将万用表置于电阻档(200Ω-2KΩ量程),在线测量二极管两端电阻。工业大功率二极管(如桥堆)在线电阻应大于10Ω;若测出0Ω或极低阻值,说明该二极管已击穿短路。此方法仅适用于初步筛查,不能作为最终判断依据。

工业场景判断标准

  • 工频电源初级整流电路(使用标准整流管):正向电阻(黑笔接正极、红笔接负极)通常在几百Ω以内;反向电阻应接近无穷大。若双向电阻都很小(短路)或都很大(开路),则二极管已损坏。

  • 开关电源次级整流电路(使用肖特基或快恢复管):反向漏电流相对较高,在路测量反向电阻可能偏低,此属正常,需拆下进一步确认。

注意:在线测量受并联元件影响,结果仅供参考,如需精准判断,必须将二极管拆下进行独立测量。

3.2 万用表检测整流二极管方法(工业新手与汽车维修重点掌握)

模块一:极性识别

将数字万用表拨至二极管档。红表笔接二极管某一端,黑表笔接另一端,观察万用表读数。当万用表显示0.5-0.7V(硅管)或0.2-0.3V(锗管)时,当前红表笔所接端即为正极(阳极),黑表笔所接端为负极(阴极)-47。若两次测量均显示“OL”,说明二极管已开路。

模块二:正向导通特性测试

数字万用表置于二极管档,红表笔接二极管正极,黑表笔接负极,读取正向压降值。

工业场景判断标准

  • 硅整流二极管(如1N4007):正常读数为0.6-0.7V-32

  • 肖特基二极管(如MBR系列,用于低压大电流场景):正常读数为0.2-0.4V-57

  • 快恢复/超快恢复二极管(如FR系列、HER系列):正常读数为0.7-1.2V-42

  • 若读数为0V或接近于0(如<0.2V),说明二极管已击穿短路。

  • 若读数为“OL”或无穷大,说明二极管已开路。

  • 若读数明显高于标准范围(如硅管测出1.2V以上),说明二极管性能退化或内部已受损伤-32

汽车电子实操提示:在检测车载充电机中的整流二极管时,需先确认车辆高压下电已完成、动力电池母线电容已充分放电,防止残留高压造成检测人员受伤或万用表损坏。

模块三:反向截止特性测试

红黑表笔对调(红笔接负极、黑笔接正极),测量反向阻值。数字万用表应显示“OL”或超出量程,指针万用表指针应基本不动(阻值接近无穷大)-32

判断标准

  • 若反向测量也显示有较小读数(如几十Ω到几百Ω),说明二极管反向漏电流过大,已存在软击穿现象。

  • 软击穿二极管万用表正向压降可能仍然正常,但反向阻值偏低,装入电路后会导致输出异常或发热严重。这类故障仅靠万用表有时难以发现,需要配合示波器或专业仪器做进一步检测-28

3.3 工业与汽车电子专业仪器检测整流二极管方法(进阶精准检测)

对于需要高精度检测、批量抽检或质量认证的场景(如工厂产线来料检验、汽车零部件供应商IQA),万用表的简易测试已无法,必须使用专业仪器进行全参数检测-40

① 正向电压降(VF)精确测量

适用仪器:半导体特性分析仪(如Keysight B1505A)或可编程直流电源+精密电压表。

操作方法:施加额定正向电流IF(如1A、10A、30A等),使用四线制开尔文测试夹具消除接触电阻影响,读取正向压降VF值-40

判断标准:应符合器件数据手册规格。例如1N5408在3A电流下VF≤1.0V,MUR1620在16A电流下VF≤1.3V。若VF超出规格上限,说明导通损耗过大,器件老化或已损坏。

② 反向击穿电压(VRRM)与反向漏电流(IR)测试

适用仪器:耐压测试仪(如Chroma 19032)或半导体分析仪。

操作方法:对二极管施加逐渐升高的反向电压,施加至额定VRRM的80%时测量反向漏电流IR。继续升高电压直至电流急剧上升(击穿点)-42-40

判断标准:在额定VRRM下,IR应≤5μA(25℃环境)。击穿电压不应低于器件标称值(通常要求VRRM≥额定值×0.9)。若IR过大(如>50μA),说明PN结已受损伤;若击穿电压明显低于标称值,说明器件已失效。

③ 反向恢复时间(trr)测量(开关电源高频应用重点)

适用仪器:高速数字示波器(如Tektronix DPO7054)+ 脉冲发生器 + 电流探头。

操作方法:搭建脉冲测试电路,脉冲发生器驱动被测器件,设定正向电流(如1A)和反向电压(如50V),使用示波器捕获反向恢复电流波形,从电流过零点反向到恢复至10%峰值的时间即为trr-40

工业场景判断标准

  • 普通整流管(如1N4007):trr≈30μs,仅适用于50Hz工频整流。

  • 快恢复管(如FR307):trr≤500ns,适用于几十kHz的中高频电路。

  • 超快恢复管(如MUR1680):trr≤80ns,适用于100kHz以上的开关电源-47

  • 若实测trr明显大于规格值,表明器件高频性能已退化。

④ 结电容(Cj)测量

适用仪器:LCR阻抗分析仪(如GW Instek LCR-8101G),测试频率通常为1MHz,同时施加一定反向偏压-40

判断标准:对照数据手册,Cj过大会影响高频响应和开关损耗。

四、补充模块

4.1 工业与汽车电子不同类型整流二极管检测重点

① 普通硅整流二极管(工频电源场景)

如1N4007、1N5408、6A10等,常用于50Hz/60Hz工频电源初级整流。检测重点:正向压降(0.6-0.7V)、反向耐压、反向漏电流。击穿短路是最高发故障-5

② 快恢复/超快恢复二极管(开关电源、逆变器场景)

如FR307、HER308、MUR1620、MUR1680等。检测重点:除基本参数外,必须测量反向恢复时间trr是否符合高频工作要求-57。trr超标会导致开关管过热甚至炸机。高频应用中(>50kHz),trr应<100ns。

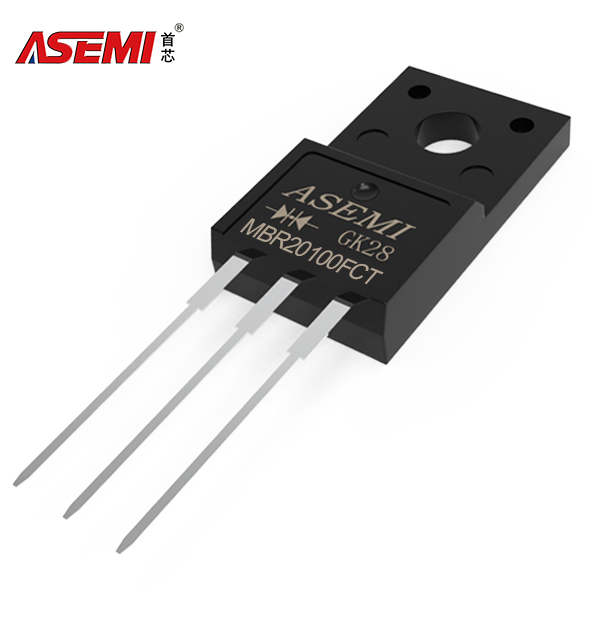

③ 肖特基二极管(低压大电流场景)

如MBR20100CT、SB2100、SR3100等,常见于开关电源次级整流、DC-DC转换器、太阳能MPPT电路。检测重点:正向压降低(0.2-0.4V),但反向漏电流IR较大(几十μA)是正常现象-57。若正向压降异常升高(如超过0.5V),说明肖特基势垒已退化。汽车电子中,肖特基二极管还常用于车载充电机中,需关注其高温漏电流特性。

④ 高压整流堆(高压场景)

如2CL系列、高压硅堆等,由多只硅粒串联封装而成,用于微波炉、高压电源、医疗设备等。检测重点:均压特性测试与局部放电检测-40。普通万用表无法测量此类高压器件,需使用专业耐压测试仪。

4.2 工业与汽车电子整流二极管检测常见误区(避坑指南)

误区1:忽视在线测量的并联干扰

许多维修人员在电路板上直接测量二极管电阻,误将其他并联元件的通路当作二极管短路。正确做法是:断开至少一端后再测量,或使用万用表二极管档对比正向压降是否异常,但最终确认仍需拆下测量。

误区2:认为万用表正常就是好二极管

这是最常见的误判。部分二极管的软击穿、反向漏电流增大、trr超标等隐性故障,万用表无法检出-28。例如万用表正向压降读数正常,但反向耐压已失效,装入电路后带载即发热或输出电压异常。对于高频开关电源中的快恢复二极管,必须用示波器测量trr才能确认性能是否达标。

误区3:忽略温度对检测结果的影响

工业变频器工作环境温度高,汽车发动机舱内的二极管长期处于高温状态。25℃下检测合格的二极管,在125℃结温下可能IR剧增、击穿电压下降。标准GB/T 16894-1997明确要求高温、高湿及温度循环测试-11。有条件的检测应使用高温烘箱或温度循环试验箱模拟实际工况。

误区4:未匹配检测仪器量程

用普通万用表测量100A以上大功率整流模块的正向压降,测试电流仅为1mA,远低于实际工作电流,测得的VF无实际参考价值-42。大功率器件检测必须使用专业半导体分析仪,在额定电流条件下测量。

误区5:反向恢复时间概念混淆

普通维修人员常将反向恢复时间(trr)与正向开关速度混为一谈。trr是指二极管从导通切换到截止所需的时间,直接影响高频电路的开关损耗。工频应用可忽略此参数,但开关电源次级整流必须优先选用快恢复或超快恢复二极管-47

误区6:忽视封装极性标记

圆柱形二极管上的色环标记端为负极(阴极),但部分维修人员误将色环端当作正极,导致检测结果完全相反,甚至装反极性造成短路。检测前务必通过万用表确认极性。

4.3 工业与汽车电子整流二极管失效典型案例(实操参考)

案例一:工业开关电源输出整流管击穿短路

某工厂自动化产线开关电源(24V/10A输出)反复烧毁输出整流二极管。检测过程:用万用表二极管档测试已烧毁的MBR20100CT肖特基管,正向压降仅0.02V(双向导通),确认为击穿短路。更换同型号肖特基管后仍反复烧毁。进一步用示波器测量输出波形,发现开关管驱动信号存在振荡,导致输出尖峰电压超过肖特基管耐压(VRRM=100V)-57。最终排查结果为开关管驱动电路耦合电容老化失效,更换驱动IC后问题彻底解决。经验教训:二极管频繁烧毁应优先排查电路上游驱动问题,而非仅更换元器件本身。

案例二:变频器整流桥开路导致整机停机

某工厂变频器(37kW)上电报“直流母线欠压”故障。检测过程:断电后用万用表二极管档测量三相整流桥(GBJ系列,额定35A/1000V),发现其中一臂正向压降为“OL”(开路状态),其他五臂正常-1。拆下整流桥确认内部一只整流二极管已开路损坏。进一步分析,变频器输入侧缺相运行导致另外两相电流严重过载,长期高温加速了二极管焊点疲劳开裂-28经验教训:变频器整流桥开路应同时检查上游输入供电质量和接触器触点状态,排除上游隐患后再更换整流桥。

案例三:汽车发电机整流二极管击穿导致充电系统失效

某1.6L排量轿车行驶途中电瓶指示灯点亮。检测:万用表测量发电机输出端电压仅11.2V(正常应为13.5-14.5V),且发动机熄火后电瓶电压迅速下降至10V以下。拆开发电机后盖,检查压装式整流板上的六只硅整流二极管,用万用表二极管档逐一测量,发现其中一只PN结击穿短路(正反向均为0Ω)-。更换整个整流板组件后,发电机输出电压恢复正常,电瓶充电正常。经验教训:汽车发电机整流二极管击穿会导致交流成分串入直流系统,同时使电瓶通过击穿的二极管反向放电,夜间行驶时极易导致电瓶亏电抛锚。

五、结尾

5.1 整流二极管检测核心(工业与汽车电子高效排查策略)

掌握整流二极管检测方法,关键在于“场景匹配、分级判断”。建议建立以下分层排查流程:

第一层:现场快速初筛(3分钟内)

整机断电→目视检查外观(裂纹、烧焦、引脚氧化)→万用表在线测电阻→若疑似短路或开路,将二极管拆下→用万用表二极管档测正向压降和反向阻值。

第二层:基础参数确认(10分钟内)

使用万用表二极管档测量正向压降VF,确认是否符合器件类型标准(硅管0.6-0.7V、肖特基0.2-0.4V、快恢复管0.7-1.2V)。反向阻值应为无穷大或显示“OL”。

第三层:专业仪器精测(进阶需要)

对于开关电源中的快恢复二极管,使用示波器测量反向恢复时间trr;对于大功率工业整流模块,使用半导体分析仪在额定电流下测量正向压降;对于汽车电子零部件质检,参考GB/T 4023-2015标准和AEC-Q101认证规范进行全参数测试-12

5.2 整流二极管检测价值延伸(工业维护与汽车电子采购建议)

日常维护技巧

  • 工业变频器和开关电源建议每6个月进行一次整流模块的在线状态评估,重点关注散热风扇是否运转正常、散热器表面温度是否异常升高。

  • 汽车发电机整流板属于半易损件,每行驶6万公里或4年建议做预防性检查,测量发电机输出电压波纹系数(应小于100mV)。

  • 定期用红外热成像仪扫描整流二极管工作温度,单个二极管温差明显高于同组其他器件时,表明其内阻已增大或热阻已劣化。

  • 对于需要长时间高温运行的工业设备,建议在二极管安装处增加温度监测点。

采购与校准建议

  • 采购整流二极管时优先选择通过AEC-Q101认证的汽车级产品,或通过工业级可靠性认证(如GB/T 16894-1997标准)的器件-11

  • 快恢复二极管需向供应商索取trr测试报告,确保批次一致性。

  • 批量采购到货后应抽检正向压降和反向击穿电压,抽检比例建议不低于1%。

  • 更换同规格二极管时,切勿仅凭外观选型,需核对数据手册确认反向耐压、正向电流、恢复时间等关键参数是否匹配原电路需求-46

  • 工业高频电路中,优先选用带低结电容参数的超快恢复二极管,以降低开关损耗和EMI干扰。

5.3 互动交流(分享工业电源与汽车电子整流二极管检测难题)

各位从事工业设备维修、充电桩运维、汽车电子维修的同仁,在实际工作中是否也遇到过以下情况?

  • 万用表测量正向压降正常的快恢复二极管,上电后输出电压异常?

  • 变频器整流桥频繁烧毁,更换后不久再次损坏?

  • 汽车发电机整流板击穿后,如何快速判断是单个二极管损坏还是整流板整体老化?

  • 工业开关电源中,如何区分肖特基管击穿是由输出短路引起还是自身质量缺陷?

欢迎在评论区分享您在整流二极管检测中遇到的棘手案例或独家技巧。关注我们,获取更多电子元器件检测与维修干货,涵盖工业电容检测、汽车传感器检测、家电电阻检测等全品类实操内容。
