一、核心写作目标
指针式万用表作为一种历经数十年仍活跃在电子维修一线的经典测量工具，以直观的指针偏转响应和可靠的耐用性深受家电维修师傅、电子爱好者以及企业质检从业者的信赖。无论是判断电视机电源板是否输出正常电压，还是排查功放电路中某节点的直流电位异常，掌握指针万用表测量电压的核心技巧，都是打通电子维修“第一步”的必经之路。
本指南专门面向家电维修与电子电路调试这一核心应用场景——涵盖电视机、开关电源、音响功放、变频空调控制板等常见设备——从新手到进阶分层讲解，既让电子爱好者能够快速上手、独立完成常见故障排查，也为一线维修技师提供高精度检测方法和行业安全规范参考，真正实现“拿起表笔就能测，测得准、用得安”。
二、前置准备
家电维修场景核心工具介绍：从入门款到专业级
在进行电压测量之前，选择合适规格的指针万用表是保证测量精度与操作安全的第一步。

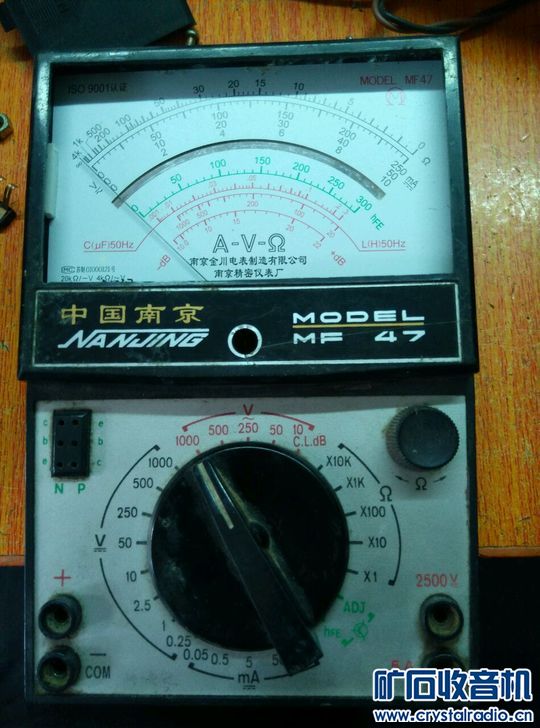

基础款（新手入门级） ：对于家电维修学徒或电子爱好者而言，一台经典的MF47型指针式万用表是目前性价比最高的选择。MF47直流精度为2.5级，具备直流电压、交流电压、直流电流、电阻以及三极管放大倍数等基本测量功能，电压量程覆盖0.25V至1000V，足以应对家用电器中常见的低压控制电路和220V交流电源的测量需求-47。
专业款（企业/维修站级） ：对于家电维修站、企业质检部门以及有批量检测需求的场景，推荐选用MF18型或MF14型等更高精度等级的指针表。MF18型精度可达1.0级，虽价格较高，但在需要精确定量测量的场合（如校准稳压电源输出、比对电路参数）优势明显-47。MF14型采用外磁式表头结构，直流测量精度达1.5级，交流测量为2.5级，配备全波整流电路可有效降低外界磁场干扰，特别适合在工厂生产线或维修车间等电磁环境复杂的场景中使用-。
TM133系列等现代指针式万用表还具备通路蜂鸣、电容直接读数等附加功能，内/外磁式表头兼顾抗干扰与线性表现，能够满足从家电维修到工业设备维护的多样化场景需求-1。
家电维修场景电压测量安全注意事项（重中之重）
在维修家电设备过程中，电压测量往往涉及220V交流市电、开关电源高压侧（可达300V以上）以及CRT彩电行输出级（数万伏高压）等危险电压。忽视安全不仅会损坏仪器，更可能造成严重的人身伤害。请严格遵守以下核心安全准则：
严禁用电阻档或电流档测量电压：这是最容易发生也最危险的错误操作。如果误将转换开关置于电阻档或电流档去测量电压，大电流会瞬间烧毁表头甚至引发内部短路起火-19。
测量前务必确认档位，未知电压从最高档开始：在测量任何电压之前，先将转换开关拨至交流电压最高档（如1000V或2500V），观察指针偏转后再逐步降低到合适的量程。切勿在测量过程中带电拨动转换开关，以免产生电弧烧坏触点-37-66。
单手操作，绝缘防护：测量220V及以上高压时，务必使用单手操作（一只手握表笔，另一只手远离电路），避免双手同时接触电路形成电流回路。必须确保表笔绝缘层完好无损，严禁手指接触表笔金属部分。测量高压（如CRT高压包）时，建议配备专用高压探头-。
被测电路断电连接，通电后严禁换挡：在连接表笔之前先确保被测电路已断电，连接好后再通电测量。通电过程中绝对不能转动档位或量程选择开关-37。
测量完毕及时归位：每次测量结束后，先将表笔从被测电路上移开，再将档位旋至交流电压最高档（或“OFF”档），最后取下表笔。这一习惯可有效防止下次使用时误操作损坏仪表-37-19。
指针万用表基础认知（适配家电维修精准检测）
指针式万用表的核心结构是一只高灵敏度磁电式直流电流表头（微安表），通过在表头外部串联倍增电阻实现电压量程扩展，通过并联分流电阻实现电流量程扩展，通过内部电池配合电阻网络实现电阻测量-7。测量交流电压时，由于表头本身只能响应直流，内部装有半波或全波整流电路将交流电整流为直流后再驱动表头-25。
了解这一点对于准确读数至关重要：交流电压档测量的正弦交流电有效值，对于非正弦波形（如变频器输出、可控硅调光电路输出）会产生测量偏差——这也正是维修变频家电时需要特别注意的地方。
指针式万用表的精度通常用“级”表示，如2.5级表示满量程误差不超过±2.5%。一台精度2.5级的MF47表，在直流10V档位上测量5V电压时，实际读数可能在4.875V至5.125V之间浮动。了解这一误差范围，有助于对测量结果做出合理的判断，避免因仪器自身精度限制而误判故障-47。
万用表刻度盘上通常有多条刻度线：标有“DC”或“—”的为直流电压/电流刻度线，标有“AC”或“~”的为交流电压刻度线，最上方的一条为电阻刻度线（从右向左递增）。测量前必须选对刻度线进行读数-19。
三、核心检测方法
家电维修电压快速初筛：通过外观与感官预判
在正式使用万用表测量之前，通过观察设备外观和感官体验进行初步判断，能够帮助快速定位故障方向，减少盲目测量的风险：
查看保险管：如果设备不通电，先检查电源输入端的保险管是否熔断。保险管内部的熔丝烧断且玻璃管壁有明显金属溅射痕迹，通常意味着后端存在严重短路故障，贸然通电测量可能扩大故障范围甚至引发危险。
闻气味：如果设备在故障前曾出现过焦糊味，可能是某个元件（如电源芯片、滤波电容、功率电阻）过热烧毁。这类故障通常伴有明显的电压异常，测量前应先目测检查PCB上是否有烧黑、鼓包等痕迹。
观察电解电容：开关电源输入端的滤波电容顶部如果有“十字”防爆纹鼓胀或顶面凸起，说明电容已失效，此时测量其两端电压很可能偏低或严重纹波过大。
听声音：开关电源在轻载或空载时发出的轻微高频声属于正常现象；但如果出现“滋滋”声且设备工作不稳定，应优先测量输出电压是否在正常范围内波动。
指针万用表测量电压步骤：新手重点掌握（万用表检测电压核心方法）
使用指针万用表测量电压时，最关键的区别在于电压档是并联接入被测电路，而不是像电流档那样串联-25。下面是标准化的操作流程：
第一步：校准机械零位
将万用表水平放置在稳定的桌面上，观察指针是否与刻度盘左侧的零刻度线对齐。若指针偏移，用一字螺丝刀旋转表头下方的“机械零位调整”螺丝，使指针准确指向零位-25-7。
第二步：选择档位与量程
根据被测电压的性质将转换开关拨至相应的档位：测量交流电压（如220V市电）拨至“ACV”或“~”档；测量直流电压（如电路板上的5V、12V、24V电源）拨至“DCV”或“-”档。
若无法预估电压大小，先选用最高量程档（交流1000V或直流1000V），再根据指针偏转幅度逐步降低至合适的量程。经验技巧：以指针偏转不小于满刻度30%为合理量程，偏转太小测量误差大，偏转太大可能打弯指针-66-37。
第三步：连接表笔
将红表笔插入标有“+”的插孔，黑表笔插入“-”或“COM”插孔。然后将两支表笔并联连接到被测电路的两点之间-25：
测量直流电压时，红表笔接电路中的高电位点（正极），黑表笔接低电位点（负极），不可接反。若接反了指针会向反方向偏转，应立即调换表笔-42。
测量交流电压时，交流电没有固定的极性，表笔可任意连接，但仍建议红表笔接火线、黑表笔接零线，以保持操作习惯一致。
第四步：读数
观察指针在对应刻度线上指示的数值：
直流电压读数：读取标有“DC”或“—”符号的刻度线（通常是第二条刻度线）。
交流电压读数：读取标有“AC”或“~”符号的刻度线。
读数技巧：当使用某个档位测量时，刻度盘最上方最大数字往往对应当前量程。例如用V250V档测量，可直接看0-250刻度线；用V50V档时，应将刻度线上方的250看成25、200看成20，依次类推后读出-19。
第五步：断开连接与归位
测量完成后，先关闭被测设备电源，再取下表笔，最后将转换开关拨至交流电压最高档或“OFF”档，以便下次使用-37。
⭐核心口诀：水平放置先调零，档位量程要分清；红高黑低并联接，指针稳定再读数；测完归位切高档，安全操作记心间。
直流电压微小变量差值测量法（进阶精准检测）
在家电维修中，有时需要测量稳压电源输出电压的微小变化量（如5V电源输出是否稳定、电压调整管压降变化等），但由于指针万用表的读数分辨率有限，直接读数往往难以捕捉毫伏级的变化-24。此时可以采用差值法间接测量：
将指针万用表的直流电压低量程档（如DC 1V档）与一个可调标准直流电源串联后并联到被测电压两端。先调节标准电源的输出电压使其接近被测电压的标称值（如5V），此时万用表指针接近零位。当被测电压发生微小波动时，万用表指针的偏转直接反映出波动的幅度，显著提升了微小变化量的检测灵敏度。此方法在检测电源负载调整率、基准电压稳定性等场合尤为实用-24。
家电维修常见电压测量场景应用实例
场景一：测量开关电源输出电压（判断电源板是否正常工作）
以一台液晶电视为例，故障表现为不通电。先确认电源输入端220V交流是否正常：将万用表拨至ACV 500V档，红黑表笔分别接触电源插座的火线和零线，正常应在210V-240V之间-71。若市电正常，再测量电源板上的待机电压（通常为5V或3.3V）。将万用表拨至DCV 10V档，黑表笔接地（GND端），红表笔接触待机电压输出端，读数应稳定在标称值附近。若待机电压完全为0V，说明电源初级侧存在故障；若电压偏低或波动剧烈，说明电容老化或稳压电路异常。
场景二：测量功放电路输出中点电压（判断功放是否正常）
对于OCL功率放大器，输出端（接音箱的端子）对地的直流电位理论上应为0V。将万用表拨至DCV 2.5V或10V档，黑表笔接功放地端，红表笔接输出端，正常读数应在±50mV以内。若读数超过±100mV且随音量调整而变化，说明功放输入级或电压放大级存在直流偏移故障。
场景三：排查温度传感器信号电压（变频空调维修专用）
变频空调的室内环境温度传感器和管温传感器通常采用负温度系数热敏电阻，与固定电阻串联分压后给MCU提供电压信号。将万用表拨至DCV 2.5V档，黑表笔接地，红表笔接传感器信号输出端，正常室温下该电压通常在1.5V-2.5V之间（具体取决于分压电路设计）。用手捏住传感器感温头，电压应随温度升高而下降，若电压完全不变化或超出合理范围，说明传感器已失效。
使用示波器等专业仪器的进阶对比与补充
在家电维修中，指针万用表与示波器各有侧重，不应互相取代而是优势互补-。
万用表的优势：在测量直流电压平均值时，万用表的精度远优于示波器。例如测量5V稳压电源输出，示波器读数精度通常在3%左右，而指针万用表可达1%甚至更高-47。对于常规电压值的快速判断，万用表无疑是最便捷的工具。
示波器的不可替代之处：当怀疑电源纹波过大、开关管驱动波形异常、MCU晶振信号失真等时，万用表只能显示有效值而无从判断波形形态。例如一台开关电源输出电压万用表测量正常（12V），但设备工作不稳定，用示波器查看输出端波形时发现存在超过1V的尖峰纹波——这才是真正的故障根源-。
维修人员应根据故障现象合理选配工具：快速定性判断用电表，疑难波形排查用示波器，二者配合才能高效定位故障。
四、补充模块
家电维修中不同类型电压的检测重点
针对家电设备中常见的几种电压类型，各自有独特的检测侧重点：
交流220V输入电压检测：重点检查保险管是否熔断、电源线是否有断路、插座零火线是否接反。测量时应在设备通电状态下并联测量，注意表笔绝缘和单手操作。
直流低压供电电压（5V、12V、24V等） ：除测量电压数值是否在标称范围内（通常允许±5%偏差）外，还应在设备满载运行时测量，以判断电源的带载能力。如果空载电压正常但接入负载后电压骤降超过20%，说明电源老化或滤波电容失效-71。
PWM驱动信号电压：对于开关管的栅极驱动信号，万用表只能测量其有效值或平均值，无法判断波形形状和占空比。例如变频空调压缩机驱动模块的六路驱动信号，应使用示波器观察方波形态，用万用表测量平均电压仅作辅助判断。
基准电压（TL431、稳压二极管等） ：这类电压要求高精度测量，应选用DCV低量程档（如2.5V档）进行测量，读数时注意视线与指针垂直，避免视差误差-37。
家电维修中电压测量的常见误区（避坑指南）
误区一：认为指针不偏转就说明没电压。若档位选得太低（如用DCV 2.5V档测220V交流），指针会瞬间打到头甚至打弯，而不是不偏转。不偏转通常意味着档位选得太高、表笔接触不良，或万用表本身有故障。
误区二：用电压档直接测量开关电源高频变压器次级输出。开关电源次级输出的是高频脉冲电压，指针万用表交流档针对50Hz工频设计，测量高频信号时整流电路无法正常工作，读数严重偏低甚至为零。应改用示波器或专用真有效值表测量。
误区三：不分档位直接测量，读数时错看刻度线。常见错误是用DCV档测量交流电压后，却在直流刻度线上读数，导致结果完全错误。测量前务必确认档位与刻度线对应。
误区四：忽略万用表内阻对电路的影响。在测量高阻抗电路（如运放输入端、偏置分压网络）时，万用表的内阻（通常为20kΩ/V）会并联到电路中，改变原电路状态导致测量值失真。此时应选用高内阻的数字万用表或采用阻抗匹配手段-66。
误区五：认为通电测量时可以在档位间任意切换。带电切换档位会在转换开关触点处产生电弧，长期如此不仅烧坏开关，还可能在瞬间产生高压浪涌损坏被测电路-66。
家电维修中电压测量失效典型案例
案例一：液晶电视待机灯亮但不开机——5V待机电压纹波过大
某品牌55寸液晶电视，待机指示灯亮，按开机键后无反应。用MF47型万用表测量电源板待机5V输出端，读数5.02V看似正常。但接上主板后无法启动，怀疑主板故障。进一步用示波器查看5V波形时，发现存在超过2Vpp的高频纹波，且纹波中夹杂尖峰脉冲——这正是导致主板MCU无法正常复位启动的原因。更换待机5V输出端的滤波电容（原1000μF/16V电容已鼓包失效）后，纹波降至50mV以内，电视机恢复正常工作。此案例说明：万用表测出的“正常电压”不等于“干净电压”，纹波超标同样能导致设备故障。
案例二：变频空调E5通讯故障——直流母线电压异常
一台变频空调开机后报E5故障码（内外机通讯故障）。维修人员首先用万用表ACV档测量室外机L、N端，220V正常；再用DCV档测量P、N端子之间的直流母线电压，读数仅80V左右，远低于正常值（300V左右）。进一步检查发现整流桥后的大滤波电容已严重漏电，导致母线电压不足，PFC电路无法正常工作，进而影响通讯电路供电。更换滤波电容后母线电压恢复正常，通讯故障也随之排除。此案例表明：关注电路中的关键节点电压是快速定位故障的有效方法。
五、结尾
指针万用表电压检测核心（家电维修高效排查策略）
掌握指针万用表测量电压技能的核心，在于“会选档、会接线、会读数、会判断”四个环节的融会贯通。
在实战中，建议遵循以下分层排查逻辑：
第一层（快速筛查） ：观察设备外观、闻气味、检查保险管，初步锁定可疑电路模块。
第二层（基础电压测量） ：用万用表ACV档测量220V输入电压是否正常；用DCV档逐级测量电源输出端、各芯片供电引脚电压，判断供电通路是否完整。
第三层（深入检测） ：对怀疑存在纹波、高频干扰或驱动信号异常的电路，结合示波器进行波形分析，定位深层次故障。
第四层（进阶技巧） ：对于需要高精度测量的场景，采用差值法提高检测灵敏度，或选用更高精度的专业仪器复核。
核心判断标准：电压正常不等于电路正常，但电压异常一定指向故障方向。始终将电压测量作为故障排查的第一道工序，往往能以最快速度缩小故障范围。
指针万用表电压测量价值延伸（家电维修维护与采购建议）
日常维护建议：指针式万用表表头属于精密机械结构，应避免剧烈振动和撞击。长时间不用时建议取出内部电池，防止电池漏液腐蚀电路板。表笔线缆经常弯折处易断芯，建议定期检查表笔导通性，发现异常及时更换。表盘刻度线磨损或模糊时，可用软布轻拭，切忌使用酒精或化学溶剂。
采购建议：对于家庭电子爱好者或维修学徒，一台MF47型（预算约50-80元）足以覆盖95%以上的测量需求。对于专业维修站或企业质检部门，建议配备一台MF18型（精度1.0级）作为校准基准，另备一台具备蜂鸣和电容测量功能的现代指针表（如TM133系列）提升工作效率-1。同时建议搭配一台数字万用表和一台基础示波器（入门级即可），形成完整的故障排查工具组合。
校准建议：指针式万用表使用一段时间后可能出现精度漂移。有条件的用户可定期（建议每半年或一年）用校准源或已知精度的数字万用表进行比对：测量已知电压（如新电池1.5V、5V稳压电源），若偏差超出标称精度范围，应由专业仪表维修人员进行校准维修。
